高性能消能元件試驗系統
01 學研界
- 擴大服務學校、本院與相關研究單位之隔減震試驗研究計畫
02 公部門
- 政府主管機關如營建署、交通部、國科會、經濟部、衛福部及教育部等，修訂與建立相關隔減震法規、準則、標準及制度
- 解決政府相關部會單位(如營建署、交通部、高工局等)面臨之驗收試驗需求
03 產業界
- 提供國內外相關隔減震與設備產業、設計與營建公司之產學合作、委託計畫與測試服務
- 支援新工法、技術與設備之研發、檢測及認證
- 本院國震中心為滿足國內外建築物與橋梁工程應用隔減震設計之速度型阻尼器測試需求，於臺北地震模擬實驗室完成建置一高性能消能元件試驗系統，可進行實尺寸速度型阻尼器動態測試。

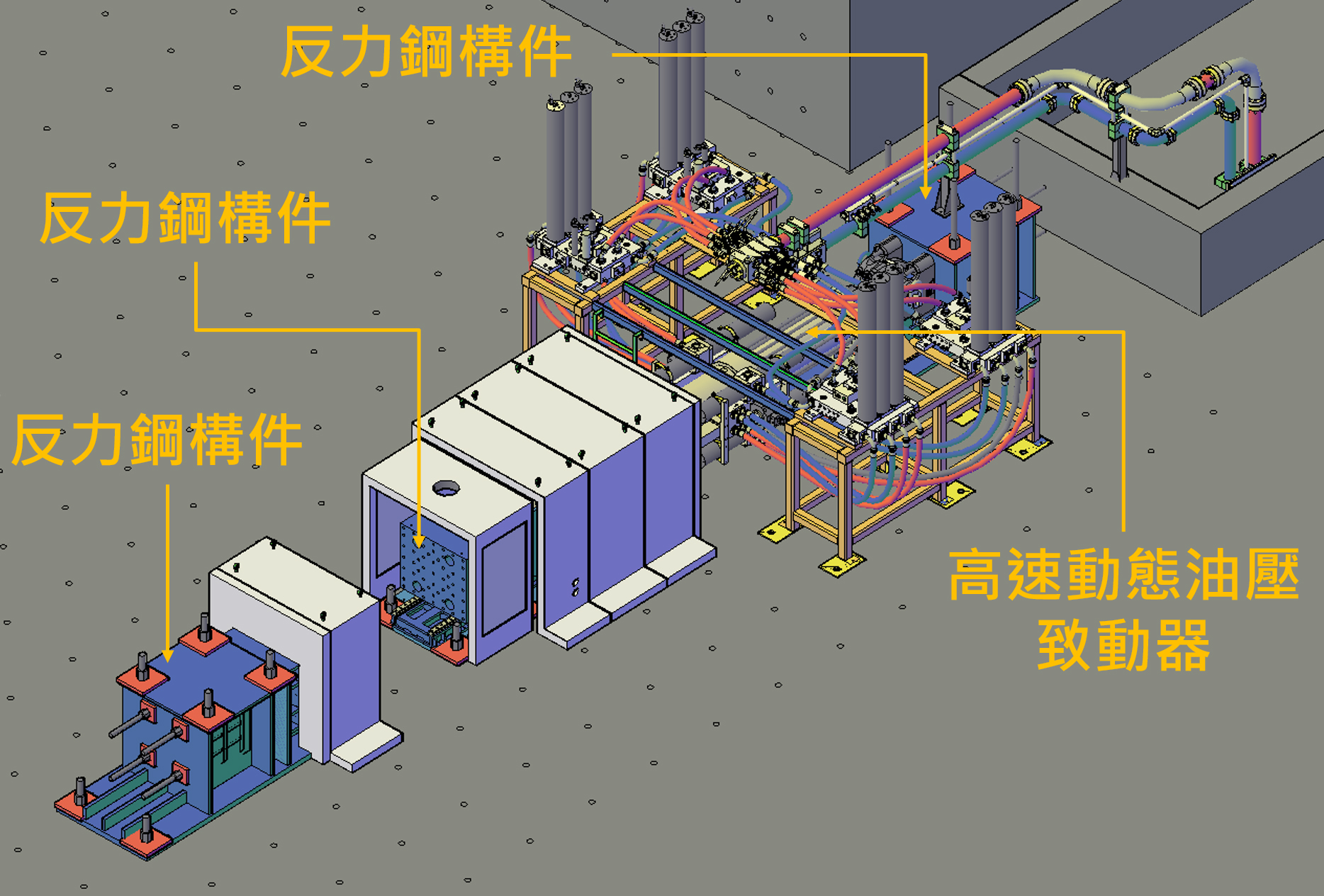

- 測試系統由三組反力鋼構件、一套密閉恆溫箱與溫度控制系統、以及一支高速動態油壓致動器組成，其最大出力為 ±2 MN，最大位移行程可達 ±600 mm，以及於最大速度為 ±1 m/s 條件下，最大出力可達 ±1 MN。
- 三組反力鋼構件皆以螺桿施加預力鎖固於強力地板，並以螺桿施加預力接合高速動態油壓致動器，可有效減少試驗時其接合面可能產生的間隙。高速動態油壓致動器前端的反力鋼構件採用線性滑軌設計，以確保高速動態油壓致動器在試驗時能夠保持水平反覆之作動，除可降低對於油封處的磨耗，亦能夠有效降低致動器作動時產生的摩擦力。與測試件後端接合之反力鋼構件，可依測試件長度靈活調整固定位置，以執行不同長度之測試件。測試件兩端的反力鋼構件，皆有設計轉接夾具及孔位以接合測試件。

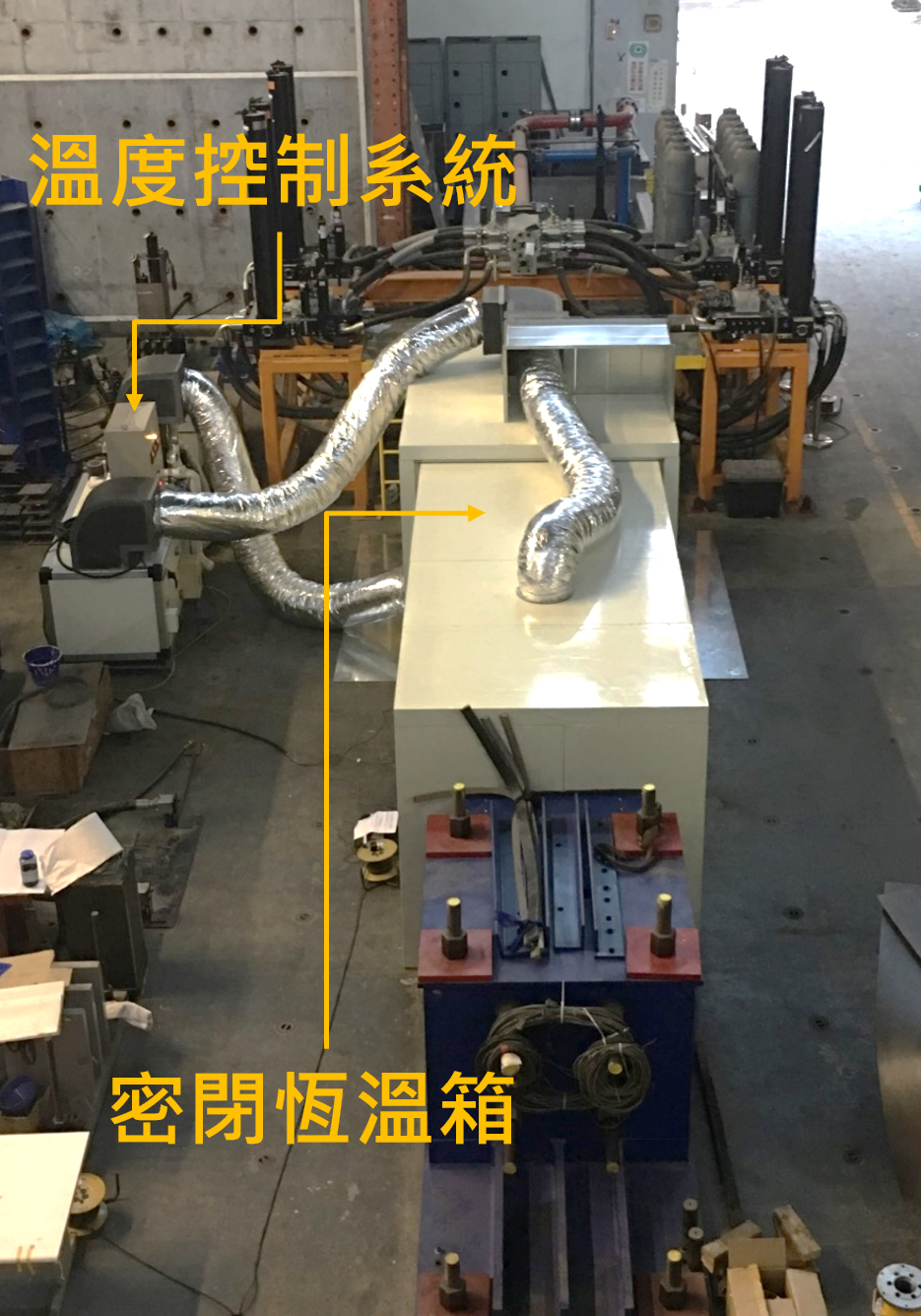

- 測試件安裝於密閉恆溫箱內，經由溫度控制系統可控制恆溫箱內部溫度達測試需求以進行試驗，其溫度控制範圍可在＋5℃ 至＋50℃ 之間。
高性能消能元件試驗系統性能表
|
Force (kN) |
± 1950 |
|
|---|---|---|
|
Stroke (mm) |
± 670 |
|
|
Displacement Sensor |
LVDT |
|
|
S/V |
gpm |
1600 |
|
Load Cell |
Type |
661.36E-05 |
|
Capacity (kN) |
± 2500 |
|
|
Serial Number |
1047709 |
|
|
Actuator |
Part Number |
2000 kN |
|
Serial Number |
10481458 |
|

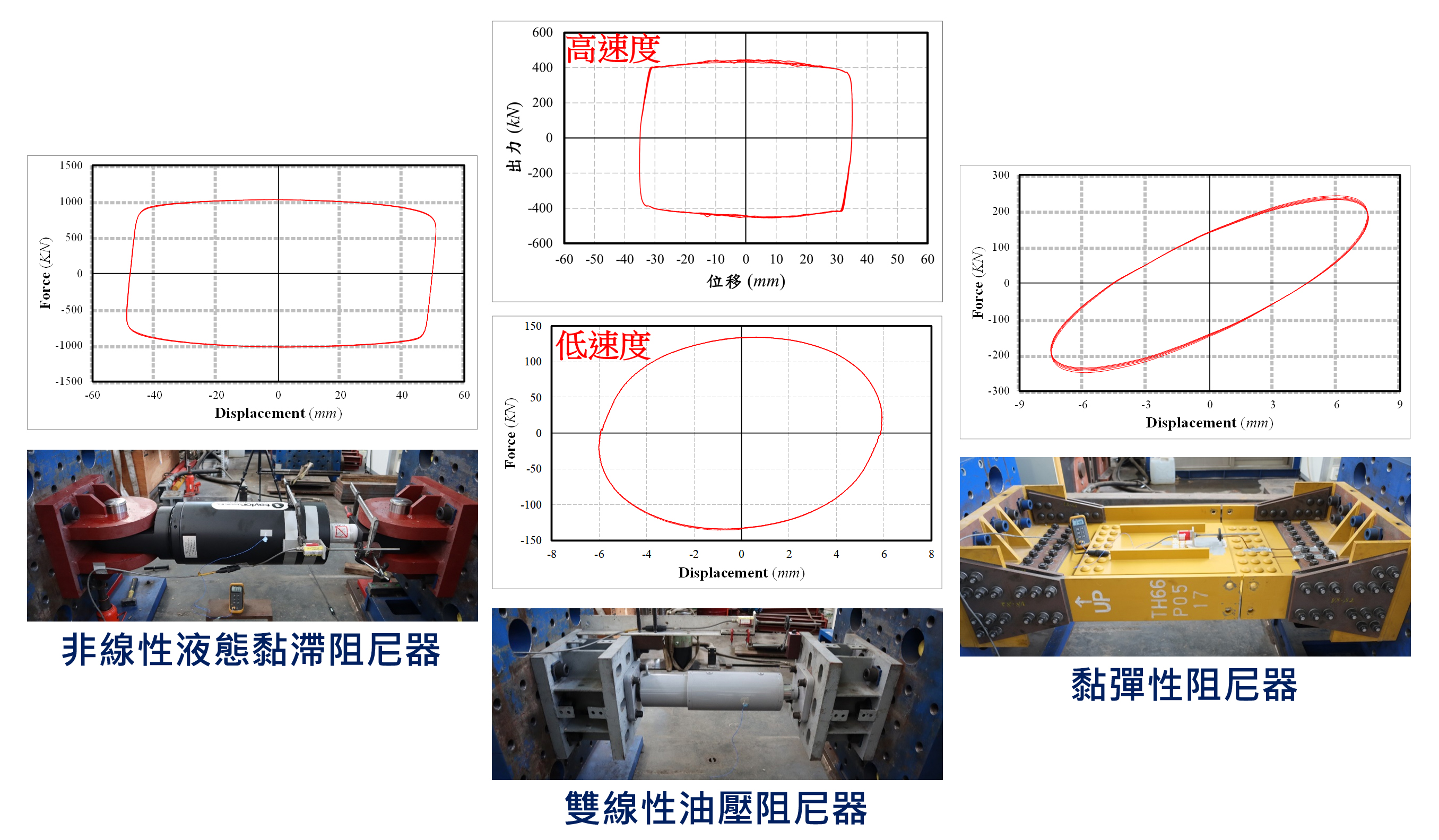

有關國內外現行隔減震元件試驗規範與準則探討之文獻，請下載並參考下列文件規範：建築物耐震設計規範及解說第 10.7 消能元件所需之試驗，內政部111.6.14台內營字第1110810765號令修正「建築物耐震設計規範及解說」部分規定，自中華民國一百十一年十月一日生效。
